DQ20型齿条式起道机使用说明书
日期：2019-05-27 / 人气： / 来源：未知
一、适用范围
DQ20型齿条式起道机，适用于修建铁路时升降轨排、桥梁或其它重物；也适用于工矿企业、运输、港口码头等企业运、安装、调整设备及吊装、搬运各种重物作起工具。本机结构简单，起重可靠、操作简单、维修、保养方便。起重升程大，提升（起重）速 度快，起道工作效率高。
二、主要技术参数
| 1、额定顶举力： | 200kN |
| 2、额定钩举力： | 78kN |
| 3、起重升程： | ≥270mm |
| 4、起道效率： | 127mm/次 |
| 5、初始高度： | 50mm |
| 6、杠杆（撬棍）长度（用户自备）： | 1.5m |
| 7、满载时起重最大操作力： | 1920N |
| 8、外型尺寸：（长×宽×高 ） | 420×165×522mm |
| 9、机重： | ≤25kg |

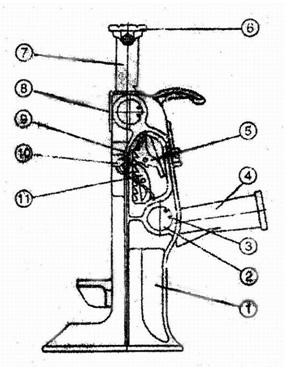

本机俗称“单扣”式起道机，即摇杆 4 下压时，齿条 7 才上升 1 齿。摇杆上抬时为空载，轻轻往上拉便可，齿条不上升。
四、使用方法
起道（提升）操作——将机立放使齿条钩舌部分置于钢轨或重物下，把撬棍插入摇杆 4 孔内， 用力上下摆动撬棍即可把轨排或重物逐齿提升至所需高度。
快降（卸载）操作——将撬棍向上抬起，使摇杆往上摆一定角度，起动齿板 11 顶面即脱离
齿条 7 齿面，把起动齿板 11 往后拉使其齿插入制动齿板 5 尾部三角槽内，再下按压撬棍， 即实现快降（卸载）。
慢降操作——当起重后需要降低一、两齿的高度时，其操作为：将撬棍带动摇降 4 往下压，
使制动齿板 5 脱离齿条 7 不负载，往后拉开制动齿板 6，慢慢放松撬棍使齿条 7 下架一齿，
然后放松制动齿板 5 使其齿入齿条 7 上一齿，放松撬棍使制动齿板受力，此时起动齿板不受
力，再轻轻抬起撬棍，拉开起动齿板 11 使其齿尖 入齿条 7 上一齿。这样，就完成了起重物下降一齿高度的操作。以此类推，即了实现逐齿慢降。
2、撬棍建议用钢管制作，其尺寸为外径φ40～48mm，壁厚 4～5mm，长度 1.5m，一端略有锥度。
3、慢降时，操作者要站在撬棍的一侧，扳动齿板时手不要伸行太近，以防擦伤。
4、起道作业遇到紧急情况时，应即快降操作，并撤出起道机。
六、排降故障与维修
1、起道机升降不灵活时，应检查各转动或滑动部位有否有锈蚀或赃物， 如有，应清除干净、并加上润滑油润滑。
2、升降操作时，如齿板“吃牙”不正常，应检查弹簧 9 有否跳出（未压住齿板），发现跳出，应使其复位；如弹簧疲劳弹力不够或损坏，应更换弹簧 9。
3、如齿板侧面的拉手碰断，可焊接。
4、机架 1 顶部方口前面如磨损严重而影响起重作业时，应更换机架。
5、长期使用后，齿条 7 制动齿板 5 和起动齿板 11 齿部磨损严重而影响使用时，应更换。
七、保养
1、起道机久置未用，使用前检查各转动、滑动部位有否锈蚀，空载操作是否正常，否则， 应除锈、加润滑油。
2、应避免丢甩，以免碰坏零部件。
3、使用后，如粘有泥沙，脏物应清除干净；应妥善置放保管，并在转动部位适量加机油润 滑，不要置放露天淋雨。起道（提升）操作——将机立放使齿条钩舌部分置于钢轨或重物下，把撬棍插入摇杆 4 孔内， 用力上下摆动撬棍即可把轨排或重物逐齿提升至所需高度。
快降（卸载）操作——将撬棍向上抬起，使摇杆往上摆一定角度，起动齿板 11 顶面即脱离
齿条 7 齿面，把起动齿板 11 往后拉使其齿插入制动齿板 5 尾部三角槽内，再下按压撬棍， 即实现快降（卸载）。
慢降操作——当起重后需要降低一、两齿的高度时，其操作为：将撬棍带动摇降 4 往下压，
使制动齿板 5 脱离齿条 7 不负载，往后拉开制动齿板 6，慢慢放松撬棍使齿条 7 下架一齿，
然后放松制动齿板 5 使其齿入齿条 7 上一齿，放松撬棍使制动齿板受力，此时起动齿板不受
力，再轻轻抬起撬棍，拉开起动齿板 11 使其齿尖 入齿条 7 上一齿。这样，就完成了起重物下降一齿高度的操作。以此类推，即了实现逐齿慢降。
五、使用注意事项
1、起道机上道作业前，应检查有否故障或损坏，空载操作是否灵活。2、撬棍建议用钢管制作，其尺寸为外径φ40～48mm，壁厚 4～5mm，长度 1.5m，一端略有锥度。
3、慢降时，操作者要站在撬棍的一侧，扳动齿板时手不要伸行太近，以防擦伤。
4、起道作业遇到紧急情况时，应即快降操作，并撤出起道机。
六、排降故障与维修
1、起道机升降不灵活时，应检查各转动或滑动部位有否有锈蚀或赃物， 如有，应清除干净、并加上润滑油润滑。
2、升降操作时，如齿板“吃牙”不正常，应检查弹簧 9 有否跳出（未压住齿板），发现跳出，应使其复位；如弹簧疲劳弹力不够或损坏，应更换弹簧 9。
3、如齿板侧面的拉手碰断，可焊接。
4、机架 1 顶部方口前面如磨损严重而影响起重作业时，应更换机架。
5、长期使用后，齿条 7 制动齿板 5 和起动齿板 11 齿部磨损严重而影响使用时，应更换。
七、保养
1、起道机久置未用，使用前检查各转动、滑动部位有否锈蚀，空载操作是否正常，否则， 应除锈、加润滑油。
2、应避免丢甩，以免碰坏零部件。
