GYQD-196型宽枕板起道器产品详情

一、产品概述：
GYQD-196型宽枕板起道器(又名高行程液压起道器)最大起道力为196KN，最大起道行程为220mm，主要用于轨枕板地段的垫砂作业时抬高轨枕，具有操作方便、安全可靠、起道速度快、起道行程高等特点。

GYQD-196型宽枕板起道器在安装提速道岔时也可以使用，并可以替代齿条起道器进行作业。GYQD-196型宽枕板起道器具有安全系数高，起道力大等优点，是替代齿条式起道器作业的理想机具。

二、技术参数：

三、工作原理：

GYQD-196型宽枕板起道器采用流体力学的帕斯卡定理研究而成的，由动力装置即直列式双柱塞手动油泵作功通过油路板传递到工作装置即液压缸，托起起道轮。顶起道轨，达到起道的目的。

四、使用方法：

1、把起道器的起道轮放在钢轨底下，拨倒提把，旋紧回油阀杆。

2、把手柄插入手柄的插座，推拉手柄做往复动动，起道轮就会托起钢轨，继续摇动手柄，直至起到所需高度。

3、如果钢轨离碴面较高，可直接用缸顶起道轨，此时起道力提高1.4倍。

4、工作结束后旋开回油阀，液压缸自动回压下降，使缸体同道轨底面自动脱离，手拉提把，将起道器取下道。

5、为确保安全，在起道过程中，如遇机车驶来，应立即松开回油阀，将机取走。

五、注意事项：

1、当起道轮上升到120MM时，杠杆与手柄插座卡死，此时不应用力推动手柄，以免损坏零件或造成事故。

2、勿乱摔乱甩，使用完毕应保持缸体复零，以免暴露锈蚀。

3、起道前要作一次空行程检查，起道轮是否能升到最高位置，不然应加足够的10#机械油。

4、为保持各铰接点转动灵活正常，应经常加滴润。

5、手柄后端有绝缘套，以防两轨之间通电，应妥为保护。

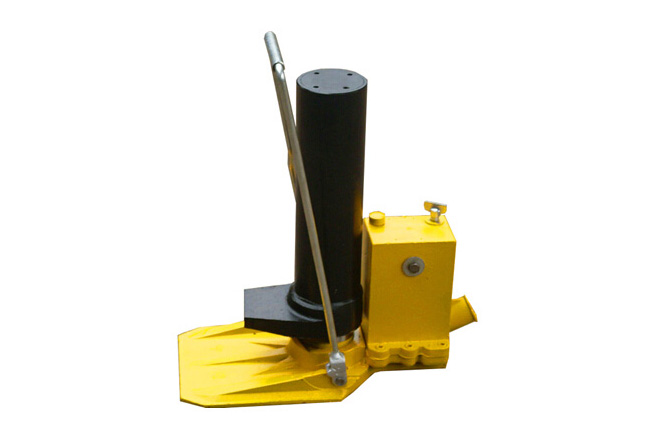

GYQD-196型宽枕板起道器
