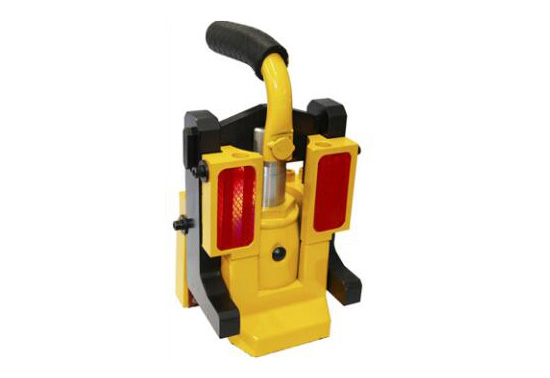

YQ-88A液压起道器
|
产品概述YQ-88A液压起道器主要用于更换高速铁路线路钢轨下面的垫片或用增减垫片来校正钢轨的水平，须在封线时使用。
YQ-88A液压起道器具有结构紧凑、使用方便、安全、省力、重量轻，每次起道量可按需要控制，是实现整体道床地段养护作业机械化的新型的手动液压工具。
规格参数
| 活塞杆的顶升力： | 88kN(9t) |
| 最大起道高度(mm)： | 60 |
| 手柄操作力矩(Nm)： | 220 |
| 液压油型号： | 10号机械油 |
| 质量/不包括手柄(kg)： | 6.8 |
| 外形尺寸(mm)： | 165×161×197 |
| 起始高度(mm)： | 25 |
工作原理
YQ-88A液压起道器采用流体力学的帕斯卡定理研究而成的，由动力装置即直列式双柱塞手动油泵作功通过油路板传递到工作装置即液压缸，托起起道轮。顶起道轨，达到起道的目的。
使用方法
1.把YQ-88A液压起道器的起道轮放在钢轨底下，拨倒提把，旋紧回油阀杆。
2.把手柄插入手柄的插座，推拉手柄做往复动动，YQ-88A液压起道器起道轮就会托起钢轨，继续摇动手柄，直至起到所需高度。
3.如果钢轨离碴面较高，可直接用缸顶起道轨，此时起道力提高1.4倍。
4.工作结束后旋开回油阀，液压缸自动回压下降，使缸体同道轨底面自动脱离，手拉提把，将YQ-88A液压起道器取下道。
5.为确保安全，在YQ-88A液压起道器使用过程中，如遇机车驶来，应立即松开回油阀，将机取走。
注意事项
1.当YQ-88A液压起道器起道轮上升到120MM时，杠杆与手柄插座卡死，此时不应用力推动手柄，以免损坏零件或造成事故。
2.勿乱摔乱甩，YQ-88A液压起道器使用完毕应保持缸体复零，以免暴露锈蚀。
3.起道前要作一次YQ-88A液压起道器的空行程检查，起道轮是否能升到最高位置，不然应加足够的10#机械油。
4.为保持各铰接点转动灵活正常，YQ-88A液压起道器应经常加滴润。
5.YQ-88A液压起道器手柄后端有绝缘套，以防两轨之间通电，应妥为保护。
 |
|||||||||||||||
|
|||||||||||||||
 |
