 YQJ-250型液压起道机产品详情

一、适用范围:
YQJ-250型液压起道机,是铁路线路大、中修及道床维护的起道专用设备,适用于43㎏/m~75㎏/m钢轨线路起道作业,即能抬高又能调整轨道水平作业。具有工作效率高,操作简单、轻便,减轻体力劳动,安全可靠、适用范围广等特点。

二、主要技术参数
 最大起道力:  单缸125kN
   双缸125kN×2
 升降缸行程:  620mm±5mm
 系统工作压力:  16MPa
 手动泵操作力:  350N
 下道时间:  1-2min
 发动机功率:  4.8kW
 发动机转数:  3600rpm
 体积:  2000×1100×1200
 重量:   320kg
 品牌:  铁翔

三、基本结构与工作原理
本机由内燃发动机、齿轮泵和多路换向阀、油缸等液压系统以及起道机构、钩轨机构、行走机构、下道装置、手动油泵等组成。两个起道油缸顶部分别设置卸荷阀,当液压系统出现故障时,可随时卸荷,确保机具的安全使用。钩轨机构和行走机构油缸由一个换向阀操纵,轨钩的张合和机架的升降联动,两者操作合一,两个动作同时完成,消除误操作在轨钩未张开时提升机架造成机具损坏的可能,提高了机具的安全性。轨钩为重钳式结构,依靠轨钩的重力就可自动勾住钢轨,操作简便,性能可靠。

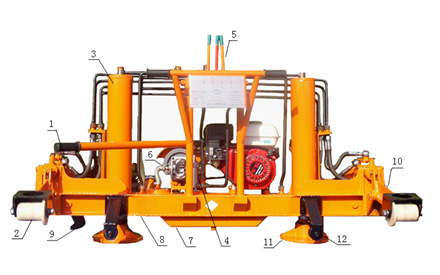

结构如图1所示
图1
1、钩行缸 2、行走轮 3、升降缸 4、手动泵 5、多路阀 6、齿轮泵 7、油箱 8、机架 9、提轨钩 10、行走臂 11、支脚 12、下道轮

工作原理:该机以内燃机为动力,带动齿轮泵产生液压能,由多路换向阀分配给各执行油缸而动作。起道机构设两个大油缸,焊接在起道架上,下部安装两个起道支脚。当液压油进入两大油缸上腔时两支脚活塞杆伸出,整机向上抬起,反之则下落。该机设有两个小油缸,同时控制行走机构和钩轨机构。本机还设有下道机构,经下道架移至限界外。同一台机具,即可起单轨,又可双轨同时起(但两升降缸伸出长度差不得大于150mm)。

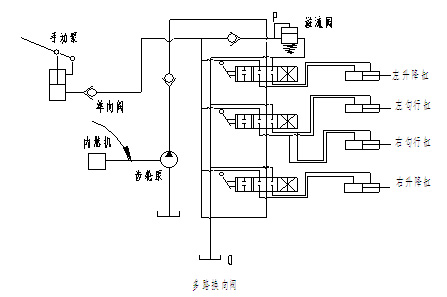

液压传动原理如图2所示
|

四、使用方法
1、检查各紧固件是否牢固,如有松动,要先进行紧固后,再进行作业,确保机具安全使用。
2、在使用前,应向油箱内注入约15升清洁的液压油,根据本地的气候条件和季节不同,一般规定夏季选用40#,冬季选用20#,在使用中发现油量不够,应补充液压油。
3、发动机是本机的主动力源,在使用前应首先熟悉注意事项和操作方法,确保机器正常运转和延长使用寿命。
4、多路阀内设有溢流阀,系统压力已经调好,不需随意调整,若需调整,压力不许超过13MPa。
5、使用前应首先检查油源是否正常,并扳动换向阀,检查各个部分单独动作是否正常。应熟知换向阀方向,保证正确操纵。
6、起道作业工作程序:
6.1将起道机安置在轨道上,发动发动机,使其空载运行3~5min。
6.2多路阀控制手柄共有3个,两边的分别控制两个升降油缸。中间操作手柄控制勾轨机构和走行机构。将中间手柄扳向“落、勾”位置。使轨钩落到轨颚以下。
6.3根据作业需要(起单轨或双轨)将左、右操纵手柄扳向“升”,支脚伸出,开始起道,起道量的大小根据需要来操纵手柄。
6.4起道作业完成,将左、右升降缸操纵手柄扳向“降”,待支脚完全收回,即可推行到下一个作业点。
6.5过道岔或遇其它障碍时,支脚完全收回后,将勾行缸操纵手柄扳向“松、起”,待机架抬起到最高位置,即可推行。
6.6如果下道,先按7.5操作,然后放入下道架并连接好,再操纵钩行缸控制手柄至“落、勾”,使下道轮落在下道架上,走行轮完全抬起,在确保设备各组件都不受钢轨阻挡的情况下,便可使整机移至轨外,抬起下道架使它处在建筑限界外的安全位置。
7、当需要手动泵工作时,只需搬动打压把便可,其它操作不变。
8、在搬运时要避免磕碰,避免设备变形而不能运动自如。应始终保持外露的活塞杆处于清洁状态。

五、保养与维修
1、起道机加油时一定要过滤,保证液压油清洁,不得使用污浊或混有杂质的液压油。
2、起道机如果经常使用,可半年清洗一次,清洗时要用毛刷、柴油将油缸、油箱、油道清理干净,注意不得用棉纱擦拭。
3、如有损坏的部件要及时更换,机具不许带病作业。
4、每工作500小时,应对机具进行检查、保养:
4.1检查液压系统工作是否正常,有无渗漏油现象,如发现异常,应解体检查确认液压件是否磨损,密封件是否损坏,油路是否畅通,确认后,更换相应的零部件或密封件及清理油路。
4.2各机构工作是否正常,如有严重磨耗和变形,应更换相应的零部件或维修。
4.3对各联接件进行紧固。
4.4汽油机按说明书进行保养。
5、如长期不使用,应适当的进行防锈处理,并用履盖物防尘。

六、安全使用说明
1、左右升降缸伸出长度差不得大于150mm。
2、在起道作业时,千万不要扳动中间操作手柄,否则将造成勾轨机构和走行机构损坏。
3、请操作者务必认真阅读使用说明书,确保起道机的正常使用和维护。

七、常见故障及排除方法
故障现象
原因分析
排除方法
油泵不出油

1油箱油面过低
2滤油器、吸油管或出油口堵塞
3吸油管密封漏气
加至规定油面高度
清洗

清除漏气
油缸动作无力
1溢流阀调定压力过低
2溢流阀调压失灵
3换向阀各位置漏气严重
4油泵严重磨损
5油缸内漏气严重
重新调定
检修
修理或更换
修理或更换
更换O型密封圈或其他损坏零件
油缸爬行
1液压系统混入空气


2油缸内部密封不良
3活塞杆弯曲变形
油面过低,加油,消除吸油管、油泵密封漏气部位
更换密封件
修复或更换
两油缸不同步
1两侧油缸内部摩擦阻力不等

2一侧油缸内漏油严重
3一侧油路堵塞或阻力过大
在试验台上选择阻力一致的油缸进行配对
检修或更换
清洗或调整
噪音大
1紧固件松动或脱落
2零部件性能异常
检修并配齐紧固件
检查或修理及更换
工作机构升起后严重自行下降
1升降油缸内漏油严重

2换向阀内部泄漏
3油管、油管接头或缸盖渗漏
更换O型密封圈或其它损坏零件
修配或更换
排除渗漏
手压泵不出油或排量小
1吸油管或滤油网堵塞
2吸、排油单向阀密封不严
3活塞与缸之间密封不严
4油稠
清洗
清洗、修整或更换

更换
按规定换油

八、其他
1、随机附件见产品装箱单
2、产品售出后一年内,因产品质量原因影响使用,公司负责维修、更换。

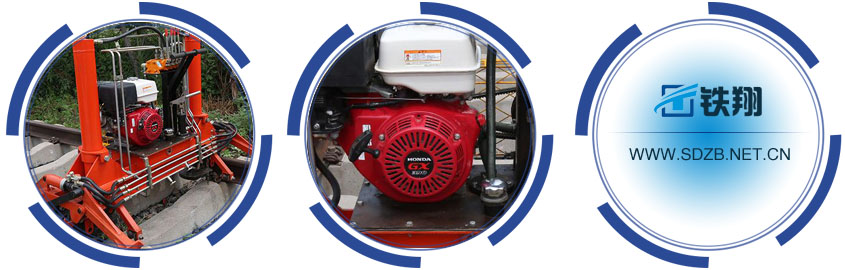

九、产品细节

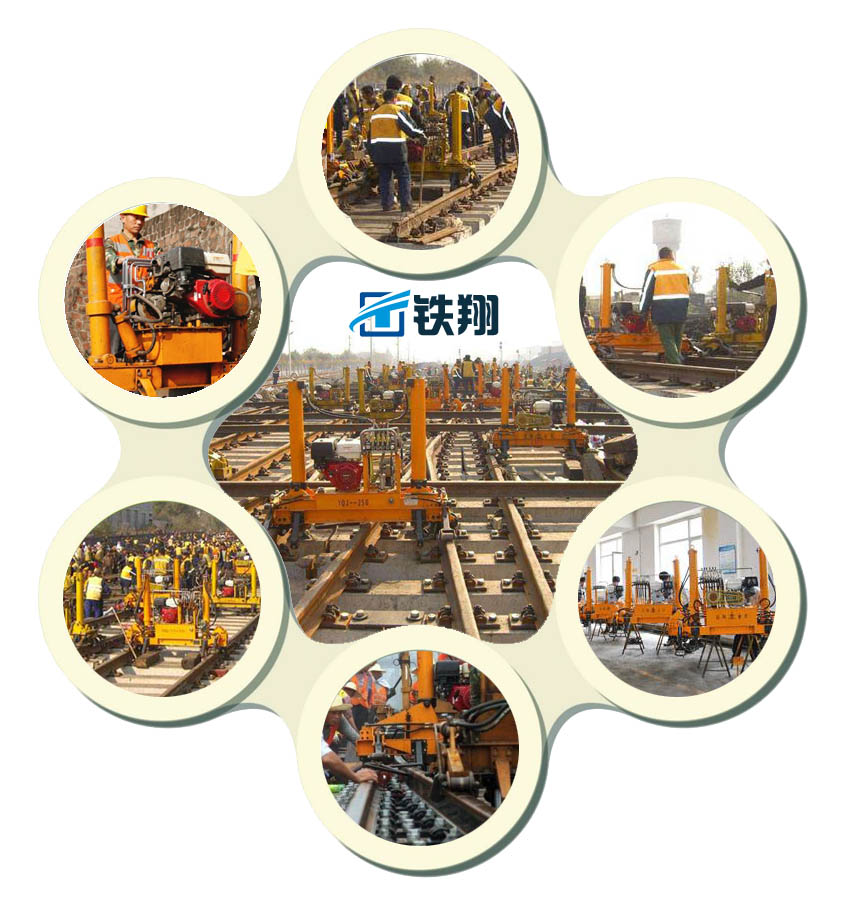

十、产品应用
